Kuća koja se slaže poput LEGO kockica: portugalski HomeBlock spaja konstrukciju i izolaciju u jednom sustavu

Gradnja zidova desetljećima se u osnovi nije dramatično mijenjala: opeka ili blokovi slažu se uz vezivni materijal, nakon čega slijede dodatni slojevi izolacije i završni radovi. Portugalska tvrtka HomeBlock nudi drukčiji pristup – kuću koja se slaže poput LEGO kockica…

Sustav u kojem lagani elementi od ekspandiranog polistirena (EPS) istodobno služe kao trajna oplata i toplinska izolacija, dok armirani beton u njihovoj unutrašnjosti preuzima nosivu funkciju.

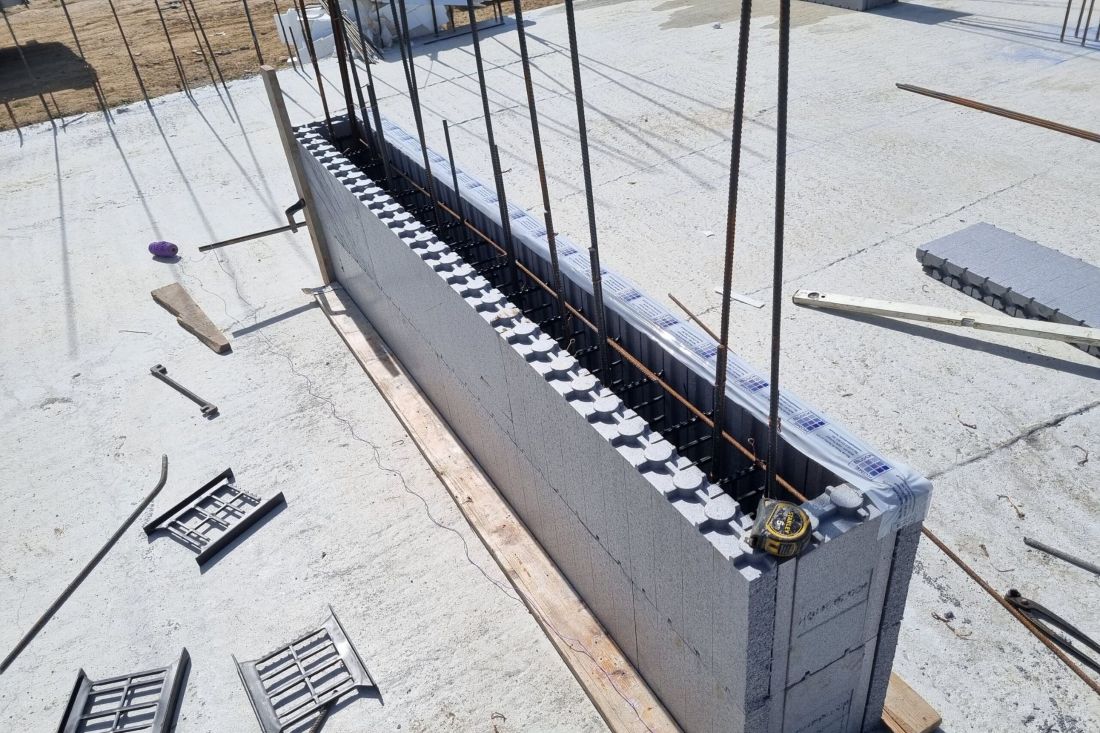

Riječ je o tehnologiji ICF (Insulating Concrete Form), odnosno sustavu izolacijskih oplatnih elemenata za beton. Princip je dovoljno jednostavan da ga i sam proizvođač uspoređuje sa slaganjem LEGO kockica: EPS elementi međusobno se povezuju, u njih se postavlja potrebna armatura, a šupljina se zatim ispunjava betonom. Za razliku od klasične oplate, EPS se nakon stvrdnjavanja betona ne uklanja, nego ostaje sastavni dio zida i njegova toplinsko-izolacijskog omotača.

HomeBlock navodi da se njegovi ICF elementi proizvode u Portugalu te da je sustav namijenjen istodobnoj izvedbi konstrukcije i izolacije. Aktualni proizvodni program uključuje EPS panele debljine 7,5 i 15 centimetara, gustoće 30 kg/m³ i dimenzija 27 × 90 centimetara. Tvrtka ih predviđa za stambene i poslovne građevine, a uz osnovne panele nudi i elemente za međukatne i krovne ploče te niz dodataka za otvore, kutove, povezivanje i pravilno pozicioniranje elemenata tijekom betoniranja.

Zid istodobno postaje konstrukcija i toplinski omotač

Jedna od glavnih razlika u odnosu na uobičajeno zidanje jest to što se toplinska izolacija ne dodaje tek nakon završetka nosivog zida. EPS elementi ostaju s obje strane armiranobetonske jezgre, pa se konstrukcijski i izolacijski dio zida izvode kao povezan sustav. Time se smanjuje broj odvojenih faza na gradilištu, a kontinuirani izolacijski sloj može pomoći i u ograničavanju toplinskih mostova.

Prema tehničkim podacima koje objavljuje HomeBlock, grafitni Neoplas sustavi s konfiguracijama 7,5–15–7,5 i 7,5–22–7,5 centimetara imaju deklarirani koeficijent prolaska topline U od 0,21 W/m²K, uz toplinsku vodljivost izolacijskog materijala od 0,031 W/mK. Deklarirani toplinski otpor iznosi 4,806 odnosno 4,838 m²K/W. Proizvođač na svojim stranicama također navodi certifikate koji se odnose na toplinsku vodljivost, zvučnu izolaciju i otpornost na požar.

Kombinacija masivne betonske jezgre i EPS-a trebala bi donijeti i bolju zvučnu zaštitu, dok armirani beton daje zidu potrebnu nosivost. HomeBlock među prednostima sustava ističe toplinsku i akustičku udobnost te protupotresnu i protupožarnu otpornost. ICF pritom nije ograničen samo na obiteljske kuće: proizvođač ga predviđa i za višestambene zgrade, bazene, podzemne konstrukcije, nestambene objekte i modularne kuće.

Sustav obuhvaća i posebne EPS elemente za izvedbu stropova i ploča. HomeBlock navodi da takvi elementi mogu smanjiti potrebnu količinu betona i istodobno poboljšati toplinsku izolaciju ploče. Tu su i distanceri širine 15 i 22 centimetra, kutna ojačanja, elementi za izvedbu nadvoja te drugi dodaci kojima se održavaju geometrija i stabilnost sustava tijekom montaže i betoniranja.

Brža gradnja i manje otpada, ali projekt i dalje traži stručnu izvedbu

Prednost ICF-a posebno dolazi do izražaja u organizaciji gradilišta. EPS elementi su lagani, slažu se bez klasičnih mortnih fuga, a izolacija je već dio sustava. HomeBlock zbog toga naglašava kraće vrijeme izvođenja, jednostavniji rad i smanjenje građevinskog otpada. Na svojoj aktualnoj internetskoj stranici tvrtka čak navodi mogućnost gradnje do tri puta brže od tradicionalnog zidanja, dok se na jednoj starijoj stranici proizvoda spominje i do četiri puta brža montaža. Takve brojke ipak treba promatrati kao tvrdnje proizvođača jer stvarna brzina gradnje ovisi o projektu, organizaciji gradilišta, iskustvu izvođača i drugim okolnostima.

Jednostavnost slaganja blokova pritom ne znači da je riječ o sustavu koji uklanja potrebu za projektantima i kvalificiranim izvođačima. Armiranje, dimenzioniranje nosive konstrukcije, betoniranje, izvedba otvora i spojeva te usklađenost s lokalnim građevinskim propisima i dalje zahtijevaju stručan projekt i kontroliranu izvedbu. I sam HomeBlock nudi tehničku obuku profesionalcima te podršku arhitektima i projektantima pri uključivanju ICF sustava u projekte.

HomeBlock zasad na svojim stranicama ne objavljuje standardni maloprodajni cjenik, nego za proizvode traži pojedinačni upit za ponudu. Konačna cijena građevine zato se ne može svesti na cijenu EPS elemenata: u računicu ulaze beton, armatura, rad, projektiranje, završni slojevi, prijevoz i zahtjevi konkretnog projekta. Tvrtka svoj sustav prije svega pozicionira kroz bržu izvedbu, manje otpada i nižu dugoročnu potrošnju energije, a ne kroz javno objavljenu izravnu usporedbu ukupne cijene s klasičnom zidanom gradnjom.

Upravo je objedinjavanje više funkcija u jednom zidu najveća zanimljivost ovog pristupa. Umjesto da se nosiva konstrukcija, oplata i toplinska izolacija izvode kao potpuno odvojeni poslovi, ICF ih povezuje u jedan građevinski sustav. HomeBlock je portugalski primjer tehnologije koja nije nova, ali postaje sve zanimljivija u trenutku kada građevinski sektor traži načine za bržu izvedbu zgrada, bolju energetsku učinkovitost i racionalnije korištenje rada i materijala.
